ligação relógio analógico opala 78

Compartilhe

Iagobaggio
Opaleiro
Opaleiro

Masculino Número de Mensagens : 47
Localização : Fco Beltrao
Data de inscrição : 08/09/2014

ligação relógio analógico opala 78

Mensagem por Iagobaggio em Ter 2 Fev - 12:23:39

ai galerinha, alguem sabe me explicar como faço a ligaçao do relogio analogico do opala deluxo 78?
quero deixar o meu painel original.

[url=][/url]
" />

" />

[url=][/url]

unoconversível
Opaleiro
Opaleiro

Masculino Número de Mensagens : 13
Localização : Belém-PA
Data de inscrição : 23/01/2016

Re: ligação relógio analógico opala 78

Mensagem por unoconversível em Ter 2 Fev - 15:07:19

Desmonta o painel e testa as trilhas com multímetro, pra ver se não está interrompida. O + dele é o mesmo da iluminação interna.

Iagobaggio
Opaleiro
Opaleiro

Masculino Número de Mensagens : 47
Localização : Fco Beltrao
Data de inscrição : 08/09/2014

Re: ligação relógio analógico opala 78

Mensagem por Iagobaggio em Ter 2 Fev - 15:29:26

unoconversível escreveu:Desmonta o painel e testa as trilhas com multímetro, pra ver se não está interrompida. O + dele é o mesmo da iluminação interna.

amigao, eu estou bem perdido, nao sei qual é a trilha da iluminaçao interna o meu tem aquele botao que regula a luz, porem nunca funcionou, só tem um fio conectado ali

Iagobaggio
Opaleiro
Opaleiro

Masculino Número de Mensagens : 47
Localização : Fco Beltrao
Data de inscrição : 08/09/2014

Re: ligação relógio analógico opala 78

Mensagem por Iagobaggio em Ter 2 Fev - 15:42:23

[url=][/url]

unoconversível
Opaleiro
Opaleiro

Masculino Número de Mensagens : 13
Localização : Belém-PA
Data de inscrição : 23/01/2016

Re: ligação relógio analógico opala 78

Mensagem por unoconversível em Ter 2 Fev - 16:24:58

Mais tarde posto uma foto do esquema de ligação de tudo: relógio, luzes e reostato.

Iagobaggio
Opaleiro
Opaleiro

Masculino Número de Mensagens : 47
Localização : Fco Beltrao
Data de inscrição : 08/09/2014

Re: ligação relógio analógico opala 78

Mensagem por Iagobaggio em Ter 2 Fev - 16:30:12

ok, fico no aguardo, muito obrigado

unoconversível
Opaleiro
Opaleiro

Masculino Número de Mensagens : 13
Localização : Belém-PA
Data de inscrição : 23/01/2016

Re: ligação relógio analógico opala 78

Mensagem por unoconversível em Ter 2 Fev - 20:59:03

Foto geral do quadro de instrumentos. Observe que a iluminação do velocímetro vem de duas lâmpadas montadas em soquetes avulsos.

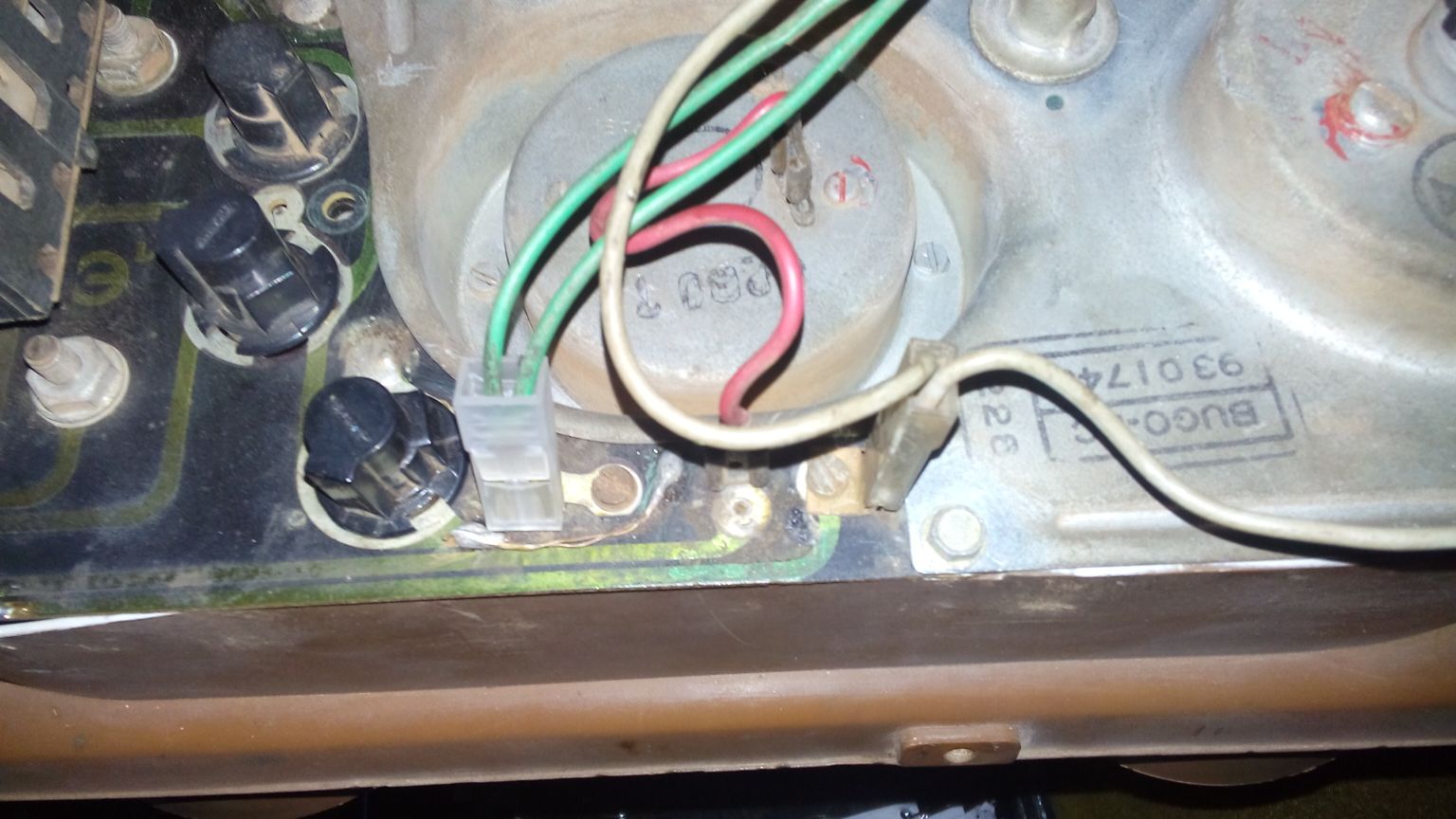

Agora, uma detalhada das ligações: Fio vermelho, + do relógio, Fio Branco, + da iluminação do velocímetro, Fio Verde, + da iluminação do acendedor de cigarros e comando da ventilação. O reostato comanda apenas o sinal + das lâmpadas, o negativo é na carcaça dos itens.


Agora o esquema do conector e placa, pra facilitar a manutenção. Coloquei terminal de encaixe pra facilitar a manutenção, pois uma alma caridosa fez o favor de cortar todos os fios...
São 10 pinos, sendo o 1 o de cima na foto e o 10 o de baixo:

1 - Seta
2 - Temperatura
3 - Óleo
4 - Alternador
5 - Pós Chave
6 - Negativo do quadro
7 - Combustível
8 - Farol Alto
9 - + direto relógio
10 - + Iluminação dos instrumentos

Agora é só conferir



Iagobaggio
Opaleiro
Opaleiro

Masculino Número de Mensagens : 47
Localização : Fco Beltrao
Data de inscrição : 08/09/2014

Re: ligação relógio analógico opala 78

Mensagem por Iagobaggio em Qua 3 Fev - 7:07:29

issoo, muito obrigado, esta bem detalhado. valeu mesmo

Iagobaggio
Opaleiro
Opaleiro

Masculino Número de Mensagens : 47
Localização : Fco Beltrao
Data de inscrição : 08/09/2014

Re: ligação relógio analógico opala 78

Mensagem por Iagobaggio em Qua 3 Fev - 9:04:31

o meu relogio nao tem essa capa atraz dele, esta igual nas fotos q eu postei, acredito q nao de contato o negativo, preciso aterrar ele? se precisar pode ser em qualquer parafuso da carcaça?

unoconversível
Opaleiro
Opaleiro

Masculino Número de Mensagens : 13
Localização : Belém-PA
Data de inscrição : 23/01/2016

Re: ligação relógio analógico opala 78

Mensagem por unoconversível em Sab 6 Fev - 10:58:02

Sim, precisa de um aterramento. O seu relógio deve ser daqueles que vão no console do câmbio...
