Bancada de montagem de motores

Compartilhe

renato732
Opaleiro
Opaleiro

Número de Mensagens : 315
Data de inscrição : 04/06/2009

Bancada de montagem de motores

Mensagem por renato732 em Sab 22 Jun - 10:18:16

Ano passado depois de passar muita raiva montando um motor em uma mesa, resolvi que não montaria outro motor do mesmo jeito.
 Fui atrás de um cavalete de montagem e assustei com o preço (R$ 1500,00), esse com sistema de redução. Os mais simples optei por não querer pois vou montar so 6cil e v8.
Resolvi então em fabricar uma. Como mexo com maquinas pesadas e estruturas metálicas, creio que conseguirei fabricá-la apenas usando restos de materiais.

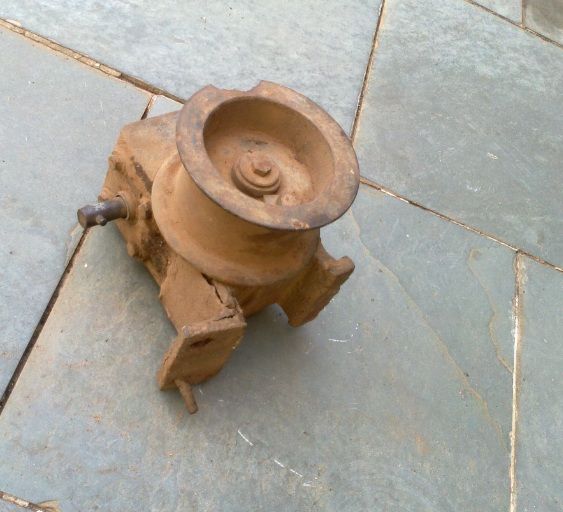

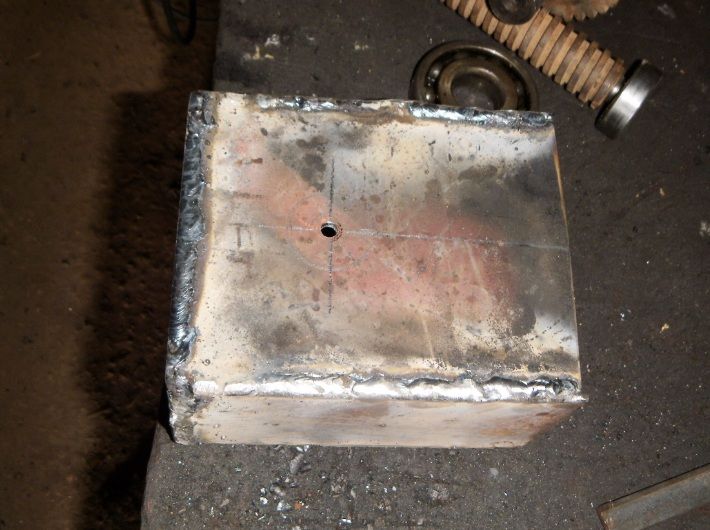

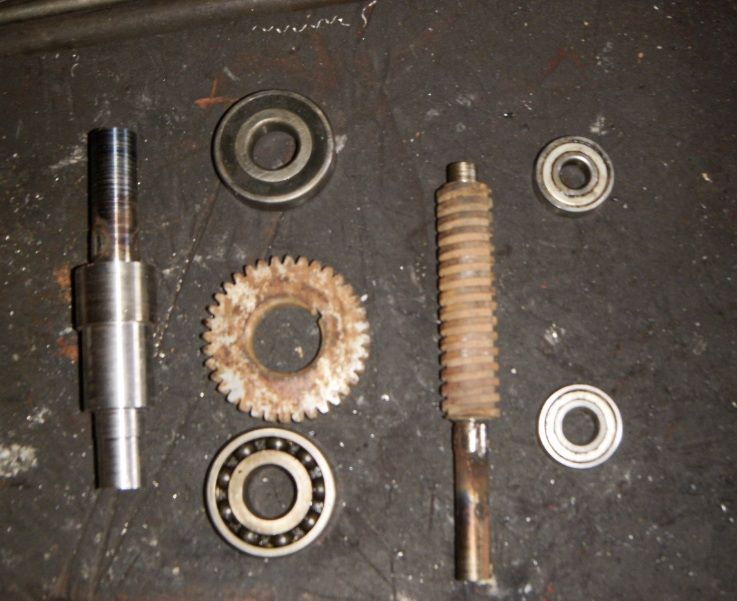

Comecei pela caixa de redução com sistema de rosca sem fim. A vantagem desse sistema é que ele não roda pelo lado do motor, impedindo dele girar com seu peso desbalanceado. Mais tarde mudei essa parte, comprando uma pronta, pois o tempo que estaca perdendo fabricando as peças no torno se tornou muito inviável.

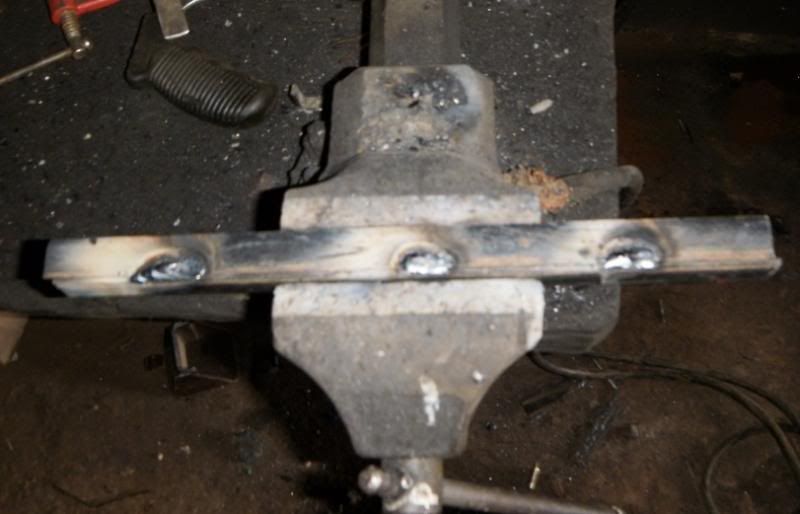

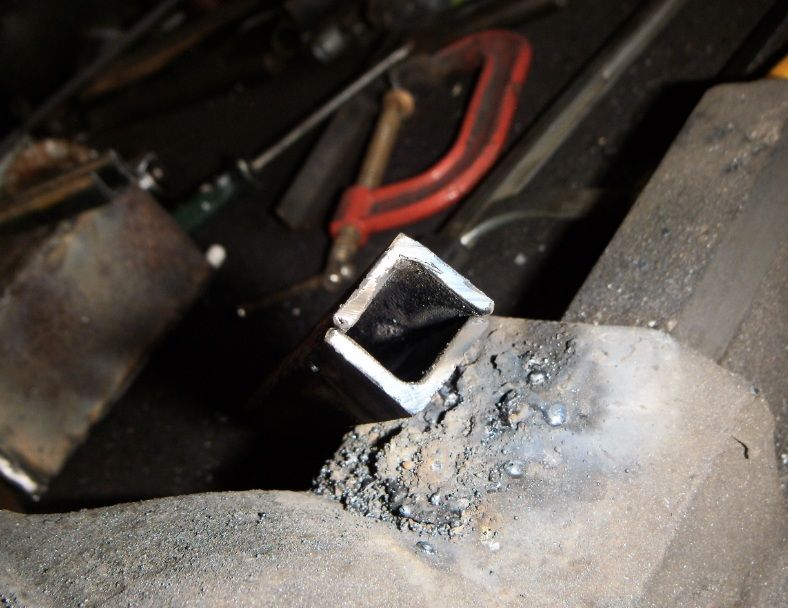

Agora vem a parte da fixação do motor. Comecei fazendo os braços reguláveis. As vendidas usam uma chapa de ¾ ou 1” fresada. Como esse material e o serviço da fresa ficaria difícil pra mim, resolvi fazer de cantoneiras ¾.




Acredito que conseguirei a resistência desejada.

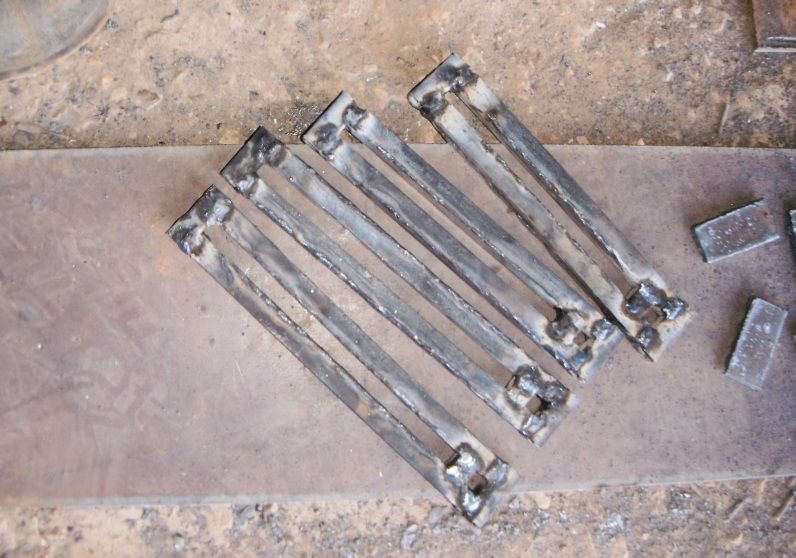

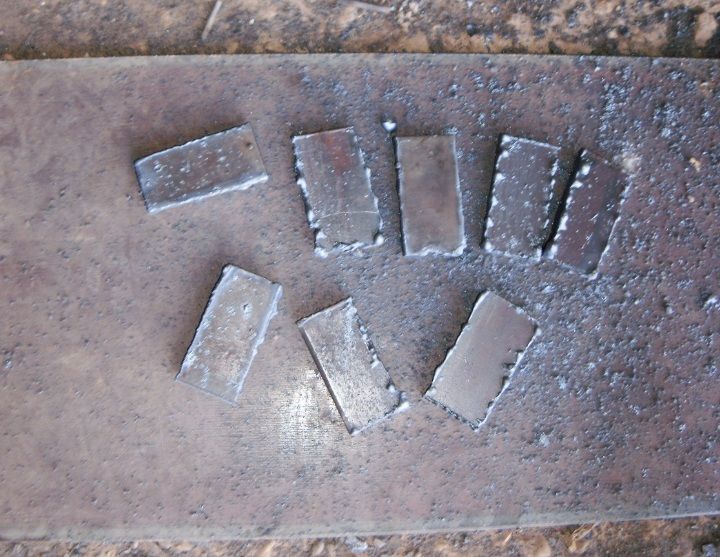

Já as chapas de fixaram do motor que deveria ser de ¾, fiz unindo chapas de 3/8, que era o que tinha disponível.


Após isso o projeto ficou parado, pois o serviço apertou.

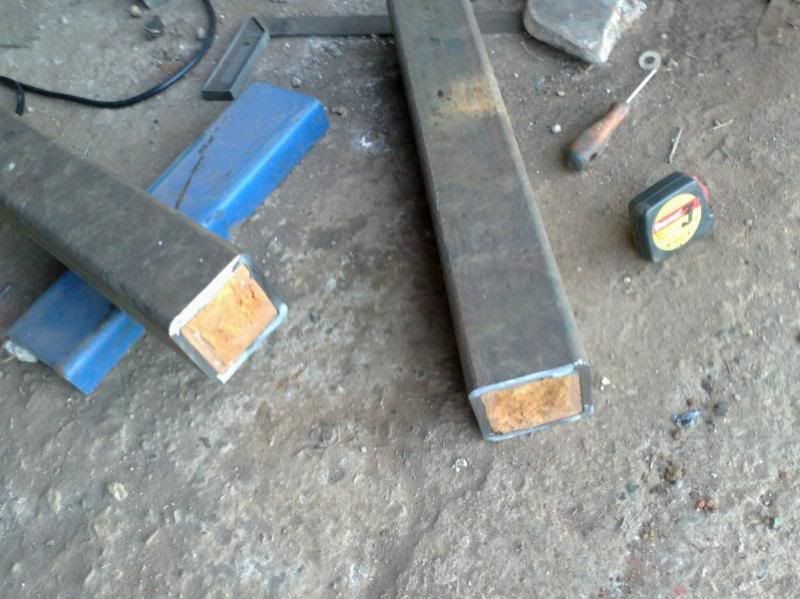

Essa semana resolvi re-colocar a mão na massa, focando agora na parte inferior. Estava pensando em fazer de tubos ou metalon, mais novamente os materiais que tenho não seria suficientes. Andando pelo terreno me deparei com uma haste antiga de uma broca, amarrei no carro e puxei ate a oficina:

Cortando percebi que estava cheia de terra (era haste de uma perfuratriz)

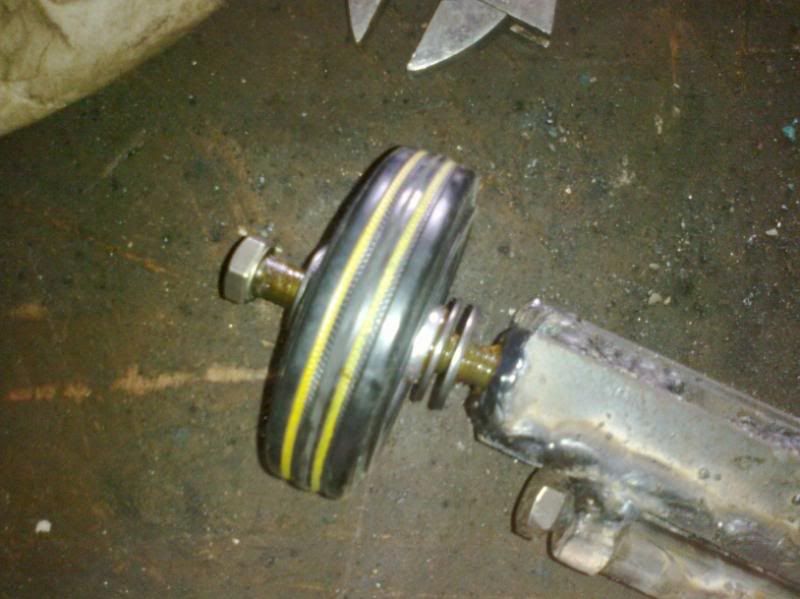

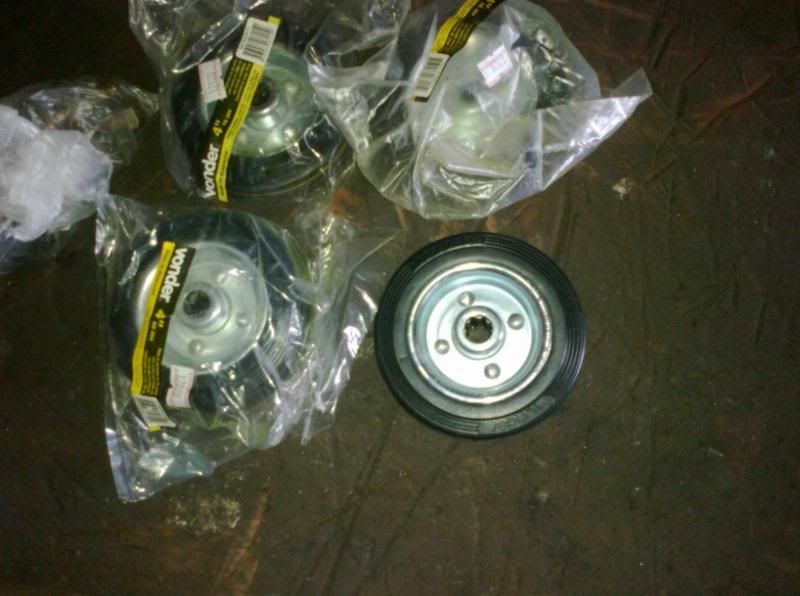

Rodinhas: Pequei uma sobra de tecnil 100mm, comecei a corta-la no torno e não se mostrou suficiente. Tenho umas rodinhas que foram tirados de uma girafa (guincho de motor), so que são de ferro, preferí não usar pois estragarão azulejos. Fui no ferragista comprar rodinhas de portão (de tecnil e com rolamenteos), mais acabei me deparando com essas da Vonder de borracha. (mais tarde descobri que as de portão ficariam melhores, mais como já comprei, vou usa-las).

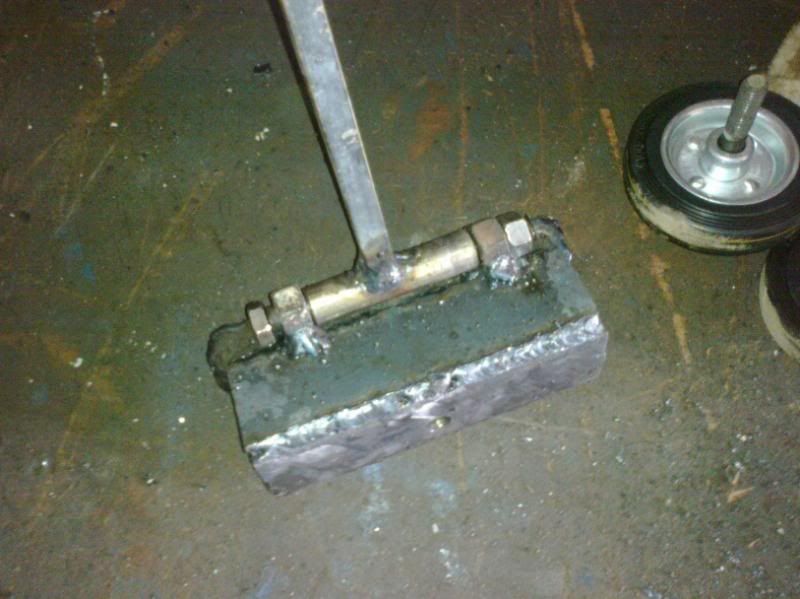

Sistema direcional: Esse foi interessante, pois não sabia como fazer e fui indo as cegas. Comecei pelo eixo, depois descobri que teria que levantar o conjunto 5cm. Ficou ate interessante, mais suspendi só 4,5cm, pois esses 0,5 vou subir com sistema de travamento.





As rodinhas tive que ir regulando a folga com o final da rosca do parafuso usando arroelas. Se tivesse usado as de portão, o parafuso fixaria direto no rolamento.

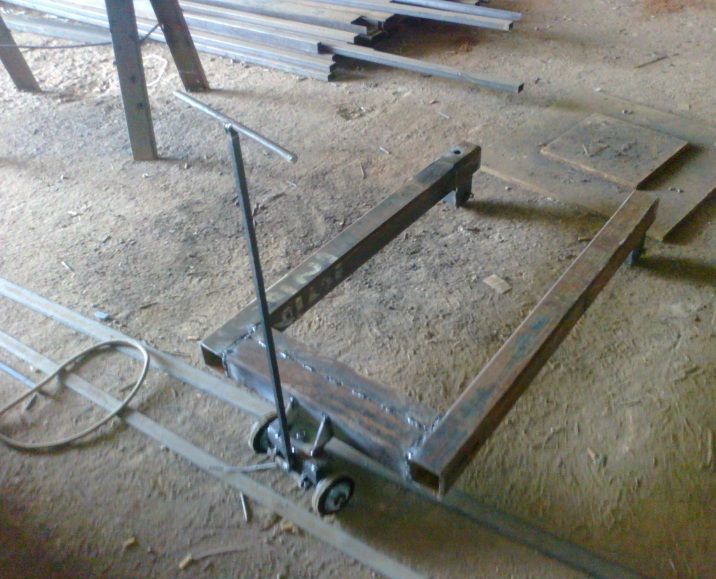

Carrinho quase pronto

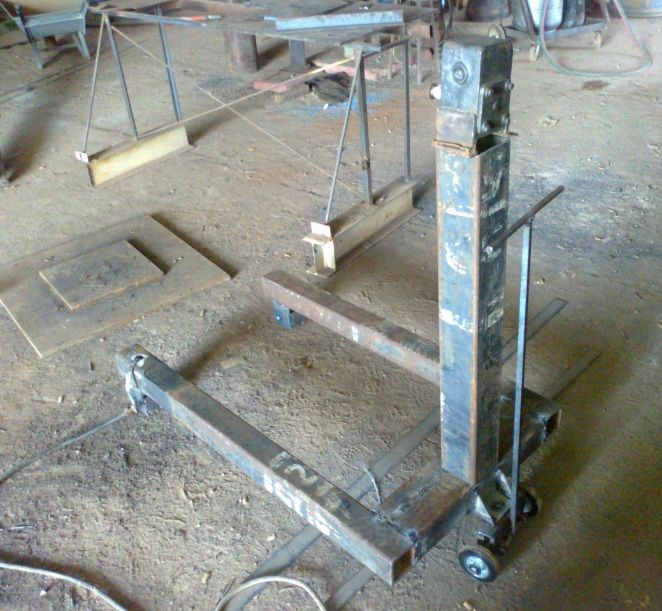

Teste de altura

O eixo da redução ficou a 1,18m de altura. Cortei a haste de deixei com 95cm e fixei a redução, mais esse esqueci de tirar foto.

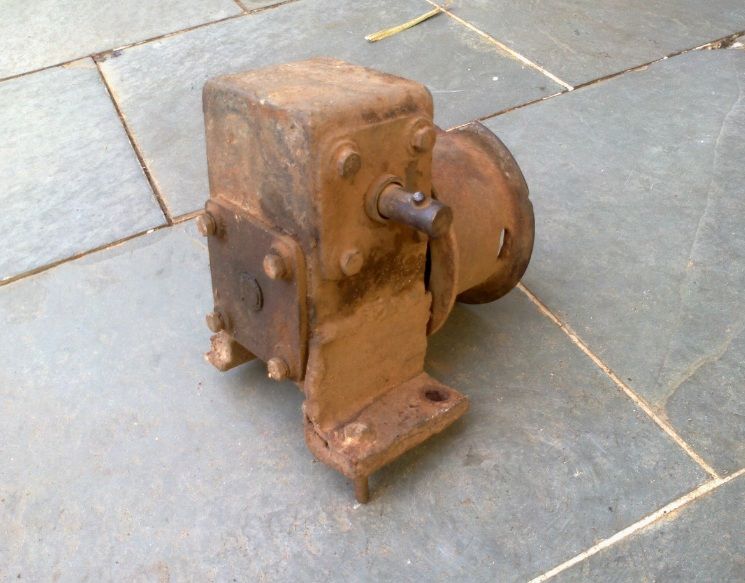

Já ia me esquecendo, a caixa de redução que vou colocar arrumei em um ferro velho. Não sei do que é, me disseram que é usada em ônibus.


Segunda feira  retornarei a fabricação.


pézão opaleiro
Opaleiro
Opaleiro

Masculino Número de Mensagens : 2486
Idade : 24
Localização : faixa de Gaza
Modelo do carro : Ex Diplomata 88 . atual : titan 150
Cilindros : 1cc
Data de inscrição : 15/11/2011

Re: Bancada de montagem de motores

Mensagem por pézão opaleiro em Dom 23 Jun - 8:38:51

Muito show cara parabéns,, o projeto ta ficando bem bolado.

worm
Opaleiro
Opaleiro

Masculino Número de Mensagens : 1142
Idade : 33
Localização : Blumenau - SC
Modelo do carro : Qualquer um, desde que seja um Opala ta valendo.
Cilindros : 4 ou 6, tanto faz, se não estiver fumando ta ótimo.
Data de inscrição : 05/11/2010

Re: Bancada de montagem de motores

Mensagem por worm em Dom 23 Jun - 13:21:50

Ja pensei em montar uma dessas em casa, mas em madeira heehehehehhe

adpachec
Opaleiro
Opaleiro

Masculino Número de Mensagens : 4993
Idade : 41
Localização : Jacareí SP
Modelo do carro : GM e VW.
Cilindros : 4 + 4
Data de inscrição : 29/04/2012

Re: Bancada de montagem de motores

Mensagem por adpachec em Dom 23 Jun - 14:38:20

Uma vez eu fiz uma destas na fabrica, tinha mais de 03 metros e chamavam de carreta, na zueira colocaram uma placa de carro nela....
lol!

frederico santos
Opaleiro
Opaleiro

Masculino Número de Mensagens : 3000
Idade : 40
Localização : Guarapari es
Modelo do carro : 1986 CUPÊ MODEL 88
Cilindros : 6CILINDROS
Data de inscrição : 27/12/2008

Re: Bancada de montagem de motores

Mensagem por frederico santos em Dom 23 Jun - 15:25:48

tava pensando em comprar uma tb mas realmente ta caro...

daniel rebello marta
Opaleiro
Opaleiro

Masculino Número de Mensagens : 187
Idade : 21
Localização : canoas rs
Modelo do carro : opala 1975 coupe 4cil
opala Silver star 1982 4cil (ex)
Cilindros : 151 e 151-s
Data de inscrição : 26/02/2013

Re: Bancada de montagem de motores

Mensagem por daniel rebello marta em Dom 23 Jun - 15:57:16

baah legal em!!!! continua postando....

thallisguimaraes
Moderador
Moderador

Masculino Número de Mensagens : 17463
Idade : 24
Localização : Goiânia-GO
Modelo do carro : Caravan 1988
Cilindros : 4.1i
Data de inscrição : 16/01/2008

Re: Bancada de montagem de motores

Mensagem por thallisguimaraes em Dom 23 Jun - 16:12:35

Grande Renato, ta sumido, rsrs




Gostei de ver, colocando a mao na massa.




Vou acompanhar aqui.


_________________
ANTES UM SONHO, HOJE NEM DURMO

garciapepe22
Opaleiro
Opaleiro

Masculino Número de Mensagens : 138
Idade : 31
Localização : Arapongas
Modelo do carro : Diplomata SE
Cilindros : 6
Data de inscrição : 08/02/2012

Re: Bancada de montagem de motores

Mensagem por garciapepe22 em Dom 23 Jun - 22:14:43

Uma vez fiz uma também mas não ficou com aspecto tão robusto como o seu. Alguns conselhos:
*As barras paralelas deveriam ser de ferro maciço de 1/2.
*Talvez seja nescessário uma mão francesa no pé da coluna vertical para evitar torcer a travessa da base.
*Veja bem se o eixo desse redutor vai aguentar o peso dos motores. São mais de 100kg e ainda têm o efeito alavanca. Talvez seja mais seguro fazer um suporte com um cano de 4" que gire dentro de outro cano e colocar a redução ao lado com uma corrente ligada ao cano para fazê-lo girar. Encontra-se esses canos em chapas 1/4 provenientes de caldeiras em ferros velho.

renato732
Opaleiro
Opaleiro

Número de Mensagens : 315
Data de inscrição : 04/06/2009

Re: Bancada de montagem de motores

Mensagem por renato732 em Seg 24 Jun - 19:10:40

É, estava meio sumido mesmo. Mais agora vou colocar a mão na massa e dar uma geral no motor pra caminhonete e terminar de montar o 292 para o Opala.

Cavalete de madeira não é impossivel, mais vai ser meio complicado fazer o sistema para rodar o motor.

Até agora estou imaginando um cavalete desses com 3mts. Tem fotos nao?


Pensei justamente a questão da resistencia do eixo. Estive procurando um mancal em ferro velho hoje, e nao me agradaram, pois penso em usar um eixo de 1 1/2" e  fazer uma mesa na frente da redução para colocar o mancal. Ai o peso ficaria no mancal e a força que exercerá na redução seria para levanta-la.

A ideia do cano é boa, pois poderei solda-lo e uso rolamentos no interior. O problema dos mancais, é que as abas deles são muito largas, ficam com 18cm, e a torre tem 10cm, vai ficar muito desajeitado.

A base ficou bem resistente, usei o tubo de 80x80 na base e 100x100 na torre, ambos na chapa 1/4.

Fiz alguns reforços, principalmente nas unioes dos tubos de 80x80 da base.


Reforcei a torre

Repare na foto anterior, que atras da torre coloquei uma chapa.

Fiz tb uma alça para puxar o conjunto, e soldei um resto de abraçadeira de cabo de aço. Iria fazer do mesmo material da alça, so que nao encontrei nenhum retalho.


E por ultimo a redução ja fixa. Fora o eixo ainda terei que fazer a manivela, mais essa será a ultima, para evitar interferencias, pois nao sei a distancia do eixo ainda.


Veremos que ideia surgirá ate amanha.

renato732
Opaleiro
Opaleiro

Número de Mensagens : 315
Data de inscrição : 04/06/2009

Re: Bancada de montagem de motores

Mensagem por renato732 em Qua 26 Jun - 18:33:32

Ontem não mexi, fizemos pamonhada na fazenda. Seria impossivel dar continuidade no projeto pensando nas pamonhas quentes saindo da panela.

Hoje fui atras dos rolamentos. Não encontrei para o eixo de 1 1/2". Depois de muito procurar achei um pedaço de eixo de 2" e rolamentos de 45mm de diametro interno, com isso encostei a barriga no torno...


Depois dele pronto descobri que as brocas e o mandril do torno esta trancado em um armario (e meu socio esta com a chave), acabei tendo que levar em um torneiro para fazer um furo de 20mm para acoplar na caixa.

Resolvi usar 3 rolamentos, creio que com eles reduzirá o efeito alavanca. Tenho que bolar ainda como coloca-los, se fabricarei um mancal ou os colocarei em um tubo.

thallisguimaraes
Moderador
Moderador

Masculino Número de Mensagens : 17463
Idade : 24
Localização : Goiânia-GO
Modelo do carro : Caravan 1988
Cilindros : 4.1i
Data de inscrição : 16/01/2008

Re: Bancada de montagem de motores

Mensagem por thallisguimaraes em Qua 26 Jun - 21:45:19

Quanta engenharia, rsrs


_________________
ANTES UM SONHO, HOJE NEM DURMO

renato732
Opaleiro
Opaleiro

Número de Mensagens : 315
Data de inscrição : 04/06/2009

Re: Bancada de montagem de motores

Mensagem por renato732 em Qui 27 Jun - 17:45:55

Bem, hoje comecei colocando o eixo para tirar as medidas da mesa.


Depois da mesa pronta (essa esqueci de tirar foto) soldei a chapa frontal ao eixo.



Gostaria de fazer uma capa para os rolamentos, mais nao aguentei e ja fui montando toda a frente



Peguei uma capa seca de C20 e fui testar (achei os braços muito longos)



Se reparerem bem, essa foto mostra a mesa e os rolamentos sem a tampa. Pelo que me conheço, é bem perigoso ficarem desse jeito! HEHE!

Depois de arrancar a capa seca, resolvi inverter os parafusos e soldar as cabeças na chapa, pois na hora de colocar o motor uma mão será pra equilibra-lo e outra para apertar. Se nessa hora o parafuso girar eu iria ficar muito bravo, hehe!

Vou fazer o mesmo nos parafusos dos suportes que ficam em contato com o motor.

Agora falta fazer o sistema de travamento, manivela, a capa dos rolamentos, bandeja e pintar.
Vamos ver se esse FDS consigo pendurar o motor nele.

Wesley Silva
Opaleiro
Opaleiro

Masculino Número de Mensagens : 124
Idade : 29
Localização : Belo Horizonte
Modelo do carro : Opala especial 1974, futuro SS6.
Data de inscrição : 02/01/2013

Re: Bancada de montagem de motores

Mensagem por Wesley Silva em Sex 28 Jun - 19:58:55

Mandou muito bem, nota 1000!!!

renato732
Opaleiro
Opaleiro

Número de Mensagens : 315
Data de inscrição : 04/06/2009

Re: Bancada de montagem de motores

Mensagem por renato732 em Ter 2 Jul - 20:58:01

Depois de um tempo parado, fiz mais algumas coisinhas

A manivela


Deixei uma distancia segura da mão.


A estrutura da bandeja


Depois soldei duas cantoneiras invertidas por baixo. Servirão como guias, para nao deixar a bandeija escapar caso distraia e coloque o pé nela durante a montagem do motor.


Está quase!

renato732
Opaleiro
Opaleiro

Número de Mensagens : 315
Data de inscrição : 04/06/2009

Re: Bancada de montagem de motores

Mensagem por renato732 em Sex 5 Jul - 21:07:27

Ontem pendurei um bloco para teste.



Gostei bastante do resultado. Só achei que deveria ter feito os braços menores.

Peguei uma bandeja, nao sei do que. Estava apoiando as peças do inicio desse projeto.



Reforcei com cantoneiras e coloquei uma barra maciça de 16mm como haste e soldei o restante do tubo que usei na manivela, para fazer a base desta bandeja.



Fiz com mão francesa baixa, justamente para limitar o movimento de rotação.



Está quase pronta. Falta somente as barras para travamento do carro e a folha da bandeja inferior.
Tenho uns pedaços de telha de zinco, pensei em usa-la, so que desamassar vai deixar toda "mastigada". Resolvi continuar na busca de um retalho de folha 940x630mm.
Talvez amanha mexa com tinta, ja aproveito e pinto essa bancada.

renato732
Opaleiro
Opaleiro

Número de Mensagens : 315
Data de inscrição : 04/06/2009

Re: Bancada de montagem de motores

Mensagem por renato732 em Sab 6 Jul - 17:38:41

Hoje joguei uma tinta. Pensei em tirar o bloco para fazer esse serviço, so que como vou ficar pintando motores nessa bancada, resolvi deixar assim mesmo.



Faltam pouquissimos detalhes.

kdt_go
Opaleiro
Opaleiro

Masculino Número de Mensagens : 1792
Localização : Goiânia-GO
Modelo do carro :
Opala Coupé 250-S 1978/9
Caravan Diplomata SE 4.1/S Aut4

Cilindros : 6c, 250-S
6c, 4100
Data de inscrição : 29/05/2009

Re: Bancada de montagem de motores

Mensagem por kdt_go em Sab 6 Jul - 18:00:28

rapaz, ja te disse.. cê é mais doido que eu!

Carazato
Opaleiro
Opaleiro

Masculino Número de Mensagens : 95
Idade : 24
Localização : Ourinhos-Sp
Modelo do carro : Caravan Comodoro Monocromática 80/80
Data de inscrição : 24/07/2011

Re: Bancada de montagem de motores

Mensagem por Carazato em Qui 10 Out - 2:17:56

No começo eu não tava entendendo nada, no meio piorou, mas agora acho que comecei a entender como vai ser isso ai.

adpachec
Opaleiro
Opaleiro

Masculino Número de Mensagens : 4993
Idade : 41
Localização : Jacareí SP
Modelo do carro : GM e VW.
Cilindros : 4 + 4
Data de inscrição : 29/04/2012

Re: Bancada de montagem de motores

Mensagem por adpachec em Qui 10 Out - 7:34:45

Legal...os cordões de solda estão bons...meus tempos de torneiro.....fabricava peças para Komatsu.
Bom trabalho.
OKK


renato732
Opaleiro
Opaleiro

Número de Mensagens : 315
Data de inscrição : 04/06/2009

Re: Bancada de montagem de motores

Mensagem por renato732 em Sex 18 Out - 21:27:45

Depois de muito tempo coloquei um motor completo para uma revisão.



A bancada esta se comportando muito bem.

Pena nao ter encontrado uma foto com a bandeja, amanha tiro e posto.

renato732
Opaleiro
Opaleiro

Número de Mensagens : 315
Data de inscrição : 04/06/2009

Re: Bancada de montagem de motores

Mensagem por renato732 em Dom 27 Out - 18:53:15

Tinha ate esquecido de postar a foto com a bandeja.



Se repararem bem na foto anterior (a que estou tirando o motor da C10) nas junções 90° tem porcas soldadas. Tinha a ideia de fazer um sistema com borboletas para evitar movimentação da bancada quando estiver trabalhando, mais percebi que ficou muito estável e não será necessário.

Acredito que posso considera-la totalmente pronta. Bonita não ficou, mais é totalmente funcional.

Conteúdo patrocinado

Re: Bancada de montagem de motores

Mensagem por Conteúdo patrocinado Hoje à(s) 7:32:05


    Data/hora atual: Seg 5 Dez - 7:32:04
